盘管内高温工艺流体与盘管外喷淋水和空气进行热交换,从而实现降温。引风机作用下从盘管表面流入的空气使喷淋水完全覆盖在盘管表面,水借风势,换热效果更加显著。喷淋水和空气吸收热量后温度升高,部分水由液态变为水蒸气,蒸发潜热带走大量热量,热空气中的水被挡水板截住收集到PVC热交换层中。PVC热交换层中的水被横向流过的空气所冷却,温度降低进入到集水槽中,再由循环水泵送入喷淋水系统中继续循环。

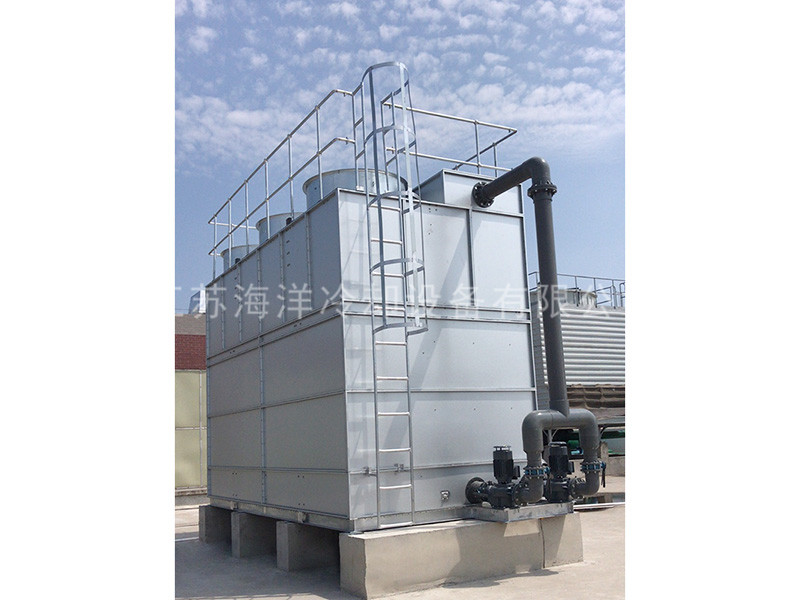

闭式冷却塔是蒸发冷却器的一种,是利用盘管外的喷淋水部分蒸发后吸收盘管内被冷却流体热量的一种设备。闭式冷却塔利用两级冷却方式即:一级冷却采用风冷,依靠风对冷却器盘管进行冷却;二级冷却采用风冷和喷淋,在环境温度比较高时使用二级冷却, 在风冷的同时喷淋系统将水淋到冷却器表面上,在水蒸发时能够带走盘管的热量,从而达到冷却效果。
盘管内高温工艺流体与盘管外喷淋水和空气进行热交换,从而实现降温。引风机作用下从盘管表面流入的空气使喷淋水完全覆盖在盘管表面,水借风势,换热效果更加显著。喷淋水和空气吸收热量后温度升高,部分水由液态变为水蒸气,蒸发潜热带走大量热量,热空气中的水被挡水板截住收集到PVC热交换层中。PVC热交换层中的水被横向流过的空气所冷却,温度降低进入到集水槽中,再由循环水泵送入喷淋水系统中继续循环。
1、设备体积稍大、安装、易地方便;
2、主要冷却为盘管,小部分PVC填料作为辅助冷却,造价较逆流塔稍低;
3、金属外板坚固耐用,防腐能力强,有小部分PVC填料作辅助冷却,长期使用冷却能力稍减弱;
4、适用于中、低温差的冷却。
